众所周知,昆山市是台商制造业聚集的地方,而制造业总给人传统、陈旧、非环保的刻板印象,因此,基于绿色理念的本案以自身独有的个性使得人们眼前一亮。

厂房设计,厂房改造,外立面设计,厂房外立面改造,苏州厂房改造,张朋千建筑设计

业主和椿科技多年以创新、环保的精神,在自动化领域,不断研发绿化地球、减碳、环保理念的新产品与自创品牌Eco Color生态色彩,开发了结合体感科技的节能遮阳百叶窗等系列产品。Peng Architects(张朋千建筑设计)根据和椿科技的产品引入自然光与风、以及遮阳的特性,采用当地最为常见的材料——混凝土空心砖、玻璃等,经济并且环保,通过排列组合上述建材形成可以呼吸的建筑表皮,兼具自然采光和自遮阳的机能,尽量减少后期修饰,将环保理念贯穿于整个建设过程中,也让厂房建筑本身就能展示企业绿色理念:科技与生态的融合。

厂房设计,厂房改造,外立面设计,厂房外立面改造,苏州厂房改造,张朋千建筑设计

我们非常重视业主对项目的主要诉求:本厂房为机械装配厂,功能以车间为主、辅以少量办公场所。车间是一个开放式大空间,需实现采光、通风的作用;而办公区域包含光电无尘室和配套办公室。

厂房设计,厂房改造,外立面设计,厂房外立面改造,苏州厂房改造,张朋千建筑设计

秉承企业节能减碳的理念,我们希望厂房自身也是绿色建筑的范本。我们按照《绿色建筑评价标准》(2014版)的控制项与评分项的要求,以中国绿建筑三星的标准来做绿建筑策略,采用镂空的建筑表皮和浮力通风窗,增加自然采光的同时,又形成室内外的自然风对流,用CFD测算通风流量和温度模拟,计算了不同室内负荷下适用自然通风的时间,模拟了不同形态建筑的室内热环境,在建筑的每个角落都实现温度和湿度的舒适度。值得一提的是,在车间区和办公区各设置了一个绿色中庭,以调节区域微气候。在建筑东南角的一层落地玻璃窗处,和椿自身出品的电动外遮阳百叶窗帘产品得到了应用,可以直接展示和体验业主的产品。

∇ 模型

厂房设计,厂房改造,外立面设计,厂房外立面改造,苏州厂房改造,张朋千建筑设计

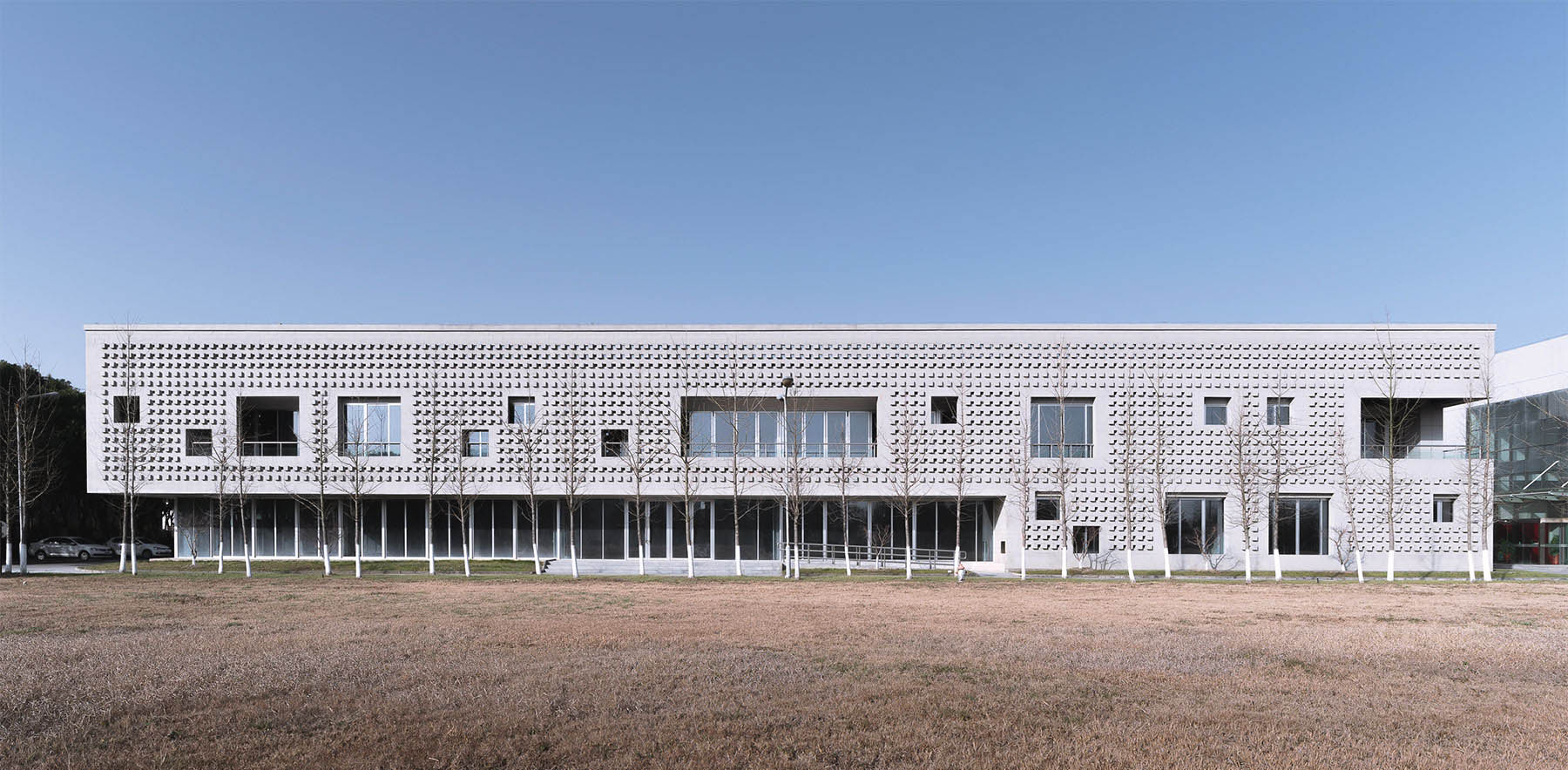

作为确保生产过程节约资源与能源、实现数字化革命的工业4.0的生产基地,本项目是和椿科技主要产品机械手臂的组装场地,从环保理念出发,本项目的内部的微环境也透过采光及浮力通风模拟,在两个中庭屋顶上开天窗,达到舒适环境要求,展示绿色理念。尤其值得一提的是本案的外墙,设计师特意不采用高科技金属感材料,而采用当地生产的经济环保的空心砖材料,在质感上呼应了现有一期厂房混凝土的形象,而透过不同排砖方式而产生的立面变化,来满足厂房内部不同空间光线及通风需求。

厂房设计,厂房改造,外立面设计,厂房外立面改造,苏州厂房改造,张朋千建筑设计

厂房设计,厂房改造,外立面设计,厂房外立面改造,苏州厂房改造,张朋千建筑设计

我们知道,在建筑能耗中,通过墙体散热占到总体散热量的59%,降低墙体的热散失率是提高建筑保温隔热功能的重要手段,目前,墙体自保温技术正逐渐成为建筑行业的发展方向——大量研究表明:空心砖的热阻性与其孔洞形状、孔壁厚度以及孔洞的排数与排列方式有着紧密的联系。与此同时,本案所使用的空心砖由于在地生产,减少了物流运输所消耗的能量,亦减少了二氧化碳(CO₂)的排放,有利于实现碳达峰的宏观战略要求。

厂房设计,厂房改造,外立面设计,厂房外立面改造,苏州厂房改造,张朋千建筑设计

厂房设计,厂房改造,外立面设计,厂房外立面改造,苏州厂房改造,张朋千建筑设计

∇ 砖墙1:1现场排法测试

厂房设计,厂房改造,外立面设计,厂房外立面改造,苏州厂房改造,张朋千建筑设计

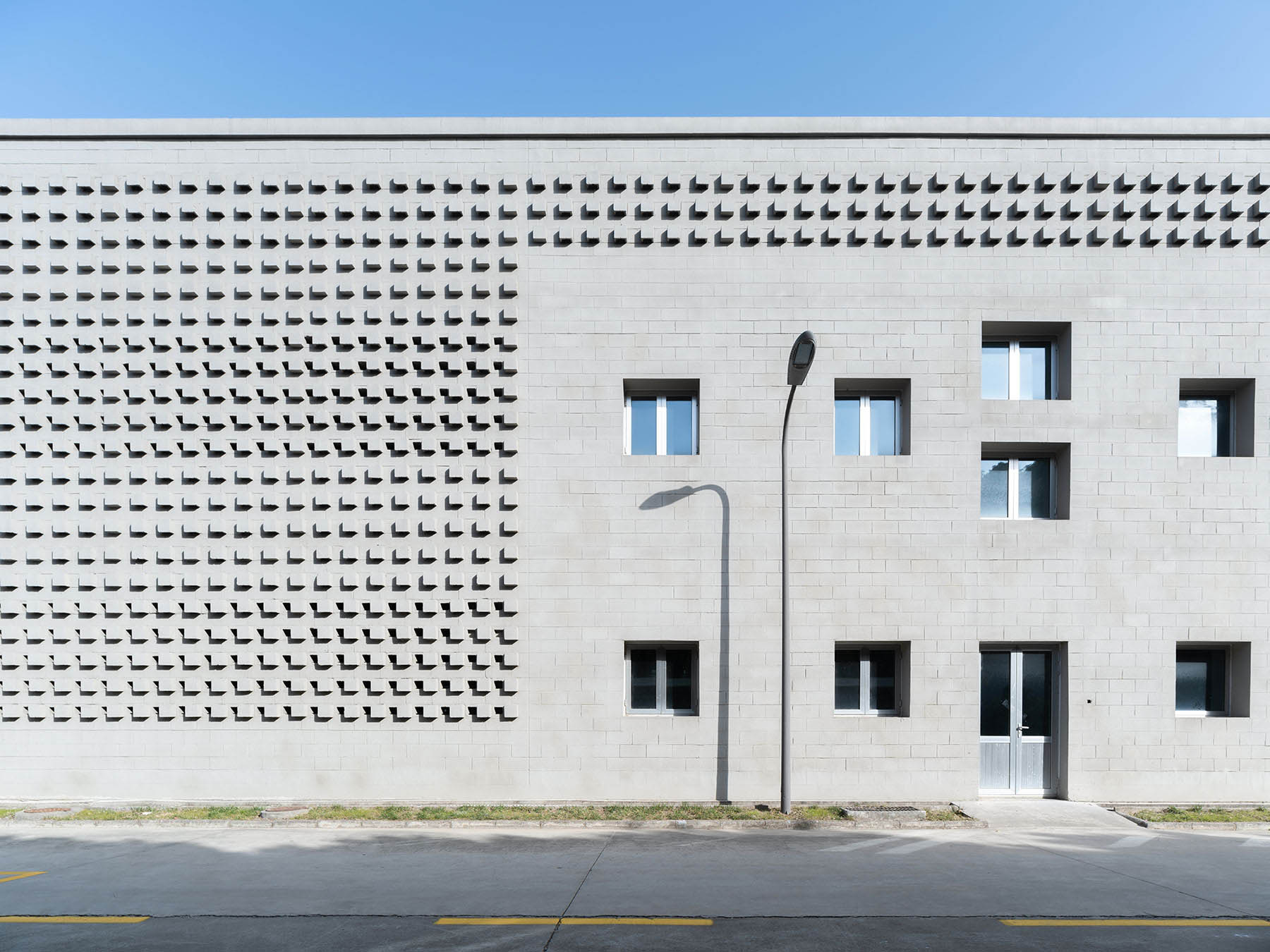

因而,本案墙体使用的这些空心砖并非闭门造车随意选择的,设计者亲自去空心砖生产现场考察研究,最终通过比较好几家厂商的产品,遴选出符合本案要求的两种形式规格的空心砖——这两种形式与规格的选择是为了适应本案不同功能区域板块与不同的朝向,在办公室区域,空心砖大面积开洞来保证自然光的采光,使得环境澄澈光亮,而墙体本身的厚度又产生了在白天接受热容量在晚上或者相对寒冷的时候释放热容量的效用。值得关注的是,这里面还有一个脑洞大开的巧思,空心砖选择长向垒砌,另外在旋转90度的位置将另一空心砖孔洞向外,这种巧妙的结构产生了自然通风与光线的节奏。

厂房设计,厂房改造,外立面设计,厂房外立面改造,苏州厂房改造,张朋千建筑设计

中庭部分凭借上述自然通风与光线的节奏,配合景观设计,共同形成员工交流区——有序的设计法则,丰富了感官体验,增加了空间趣味,使得场所流畅而舒适,被赋予情感载体的寓意,空间与工作、休憩交融,发生紧密而富有无尽创造力的未来。

厂房设计,厂房改造,外立面设计,厂房外立面改造,苏州厂房改造,张朋千建筑设计

至于西侧的仓库区,空心砖墙体基本是不开洞的,墙体正好遮阳避热,使得仓库中的原材料与制成品都能在相对恒温恒湿的环境中保持质量的稳定性。

厂房设计,厂房改造,外立面设计,厂房外立面改造,苏州厂房改造,张朋千建筑设计

厂房设计,厂房改造,外立面设计,厂房外立面改造,苏州厂房改造,张朋千建筑设计

综上所述,“绿建筑”概念是Peng Architects(张朋千建筑设计)一贯秉持的核心理念,在全寿命期内,节约资源、保护环境、减少污染,构建健康、适用、高效的使用空间。其匠心独运与贴合需求的努力使得本项目已成为昆山市规划重点项目,也是获得中国绿色建筑评估标准中的最高级级别认证——中国绿色3星认证的工厂。

项目信息

建筑设计:张朋千建筑事务所
项目地点:苏州
面积:10344 m²
主设计师:张朋千
设计团队:黄紫渲、陈姵汝、王凯
