天光艺术馆位于北京门头沟的檀谷·慢闪公园内,位于西南角的高地,是游览流线的终点之一,可用于各类不同的艺术展览和活动。慢闪公园是一个复合了多种功能的新概念公共空间,分布了不同的小型公共建筑和装置,并有着类型丰富的室外空间,可以举办各类文化和商业活动。

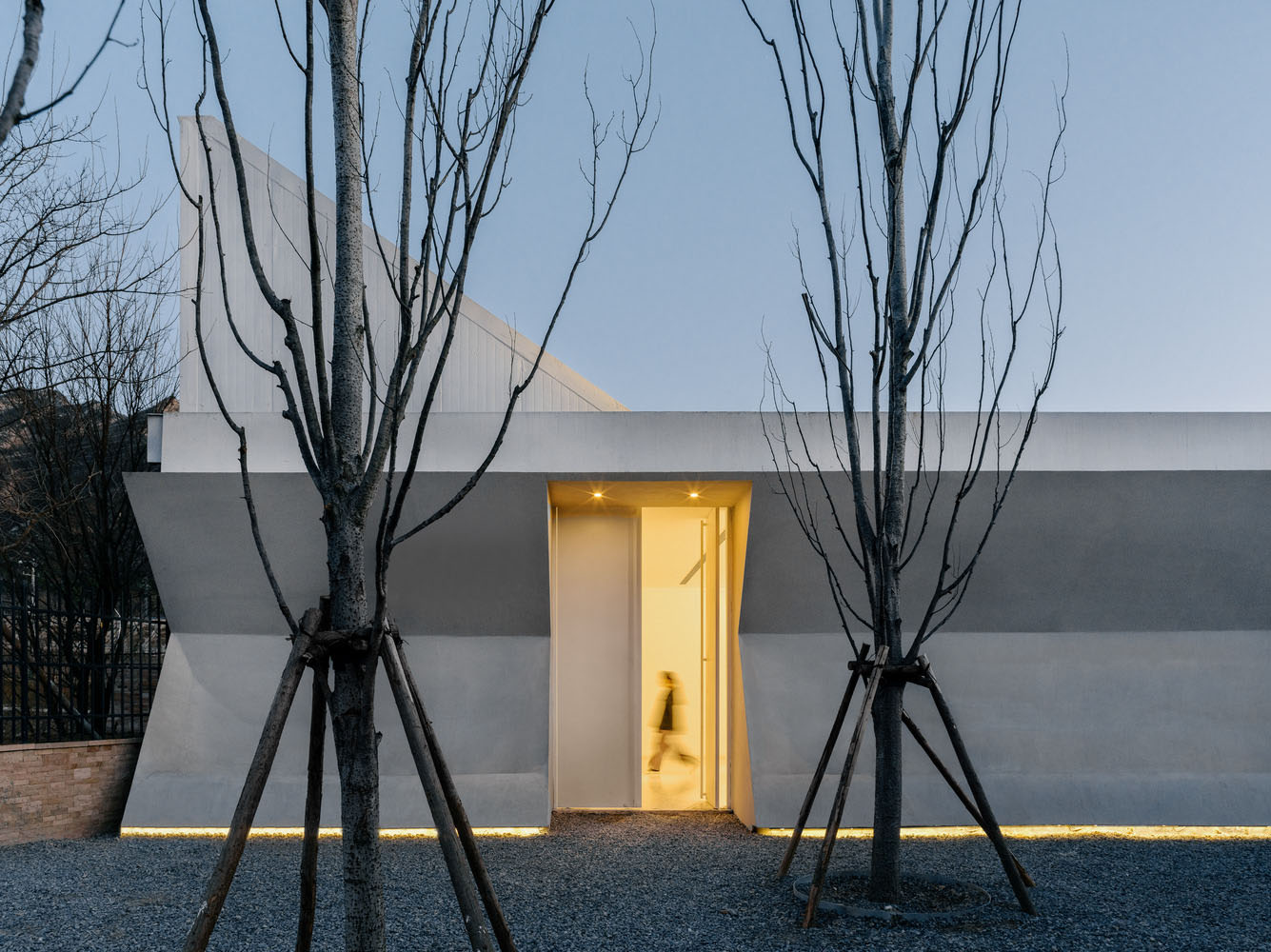

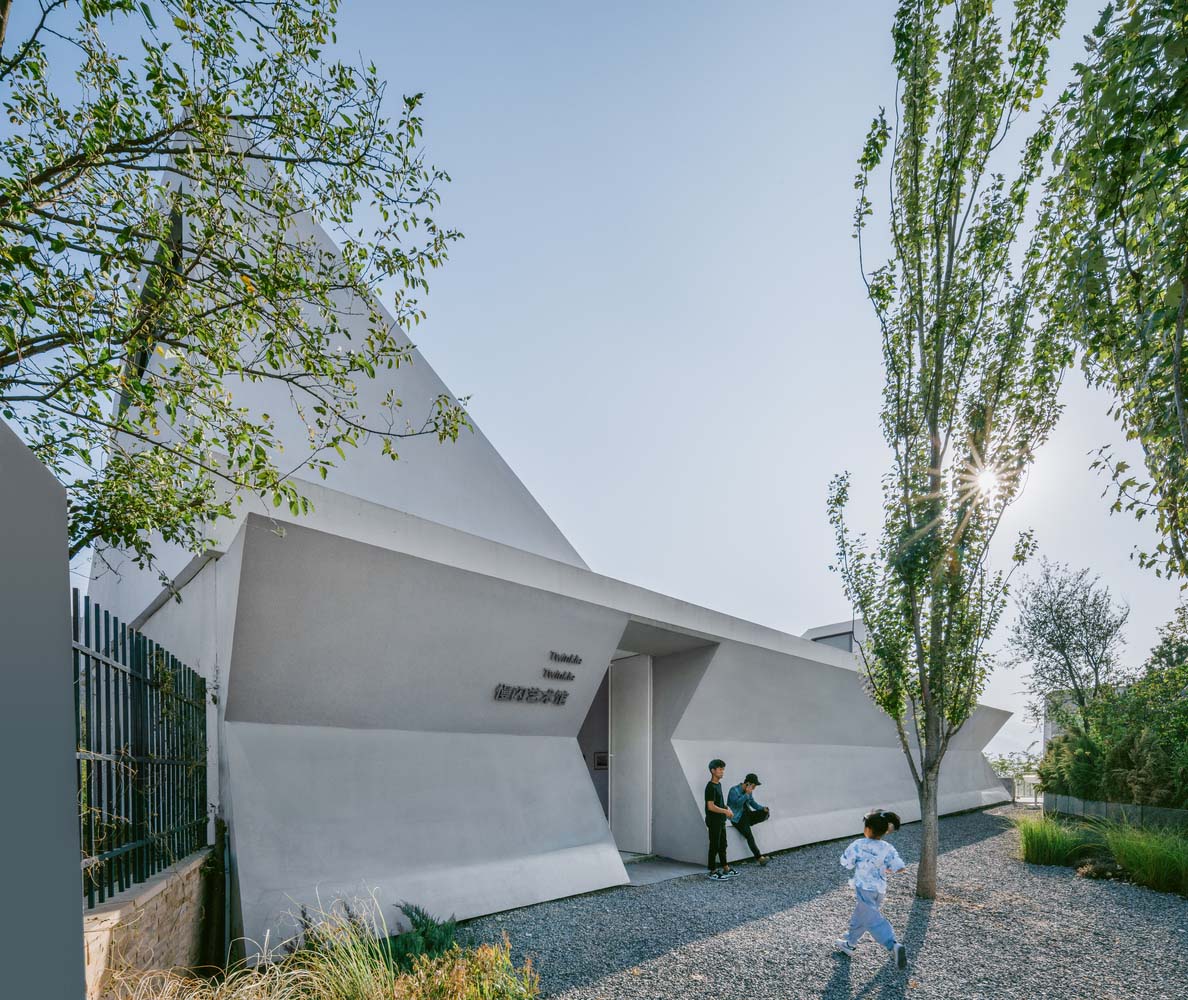

天光艺术馆由若干几何形体组成,不同的几何体服务于不同的功能。立面的折线下半部形成公共座椅,并在断开处形成出入口。高耸的金字塔形高窗为采光口,将光线进入入口空间,并成为公园内外可以从远处看见的标志物。天光艺术馆由两部分功能组成,一部分为主体展厅,另一部分为北侧酒店的接待厅,折线立面断开的位置分别为两个出入口。折线式设计的立面,在下半部采用了躺椅的曲线,形成了可坐可躺的座椅式通长立面。城市家具的功能被整合到建筑立面之中,结合门前小广场,成为可短暂休憩停留的场所。

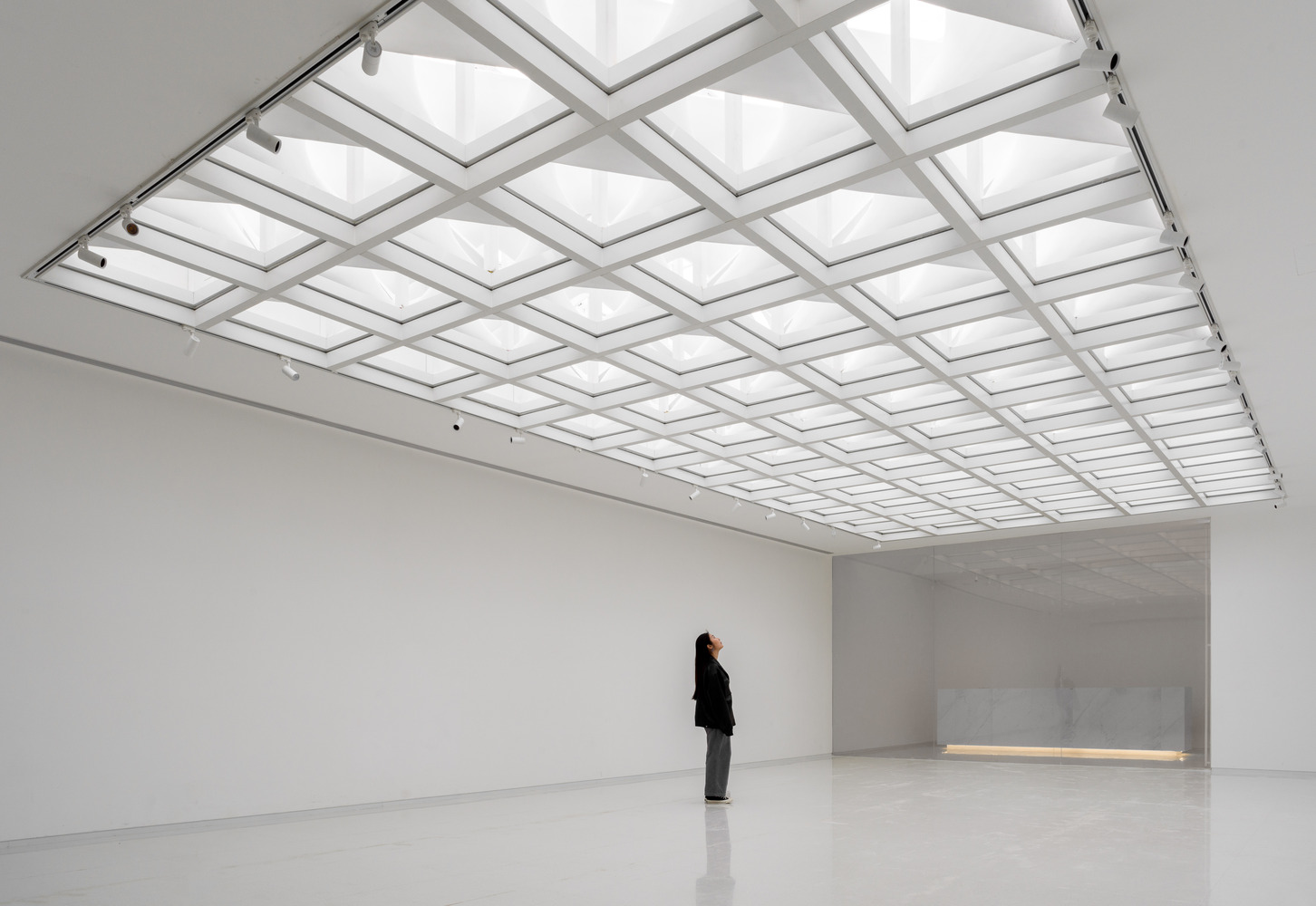

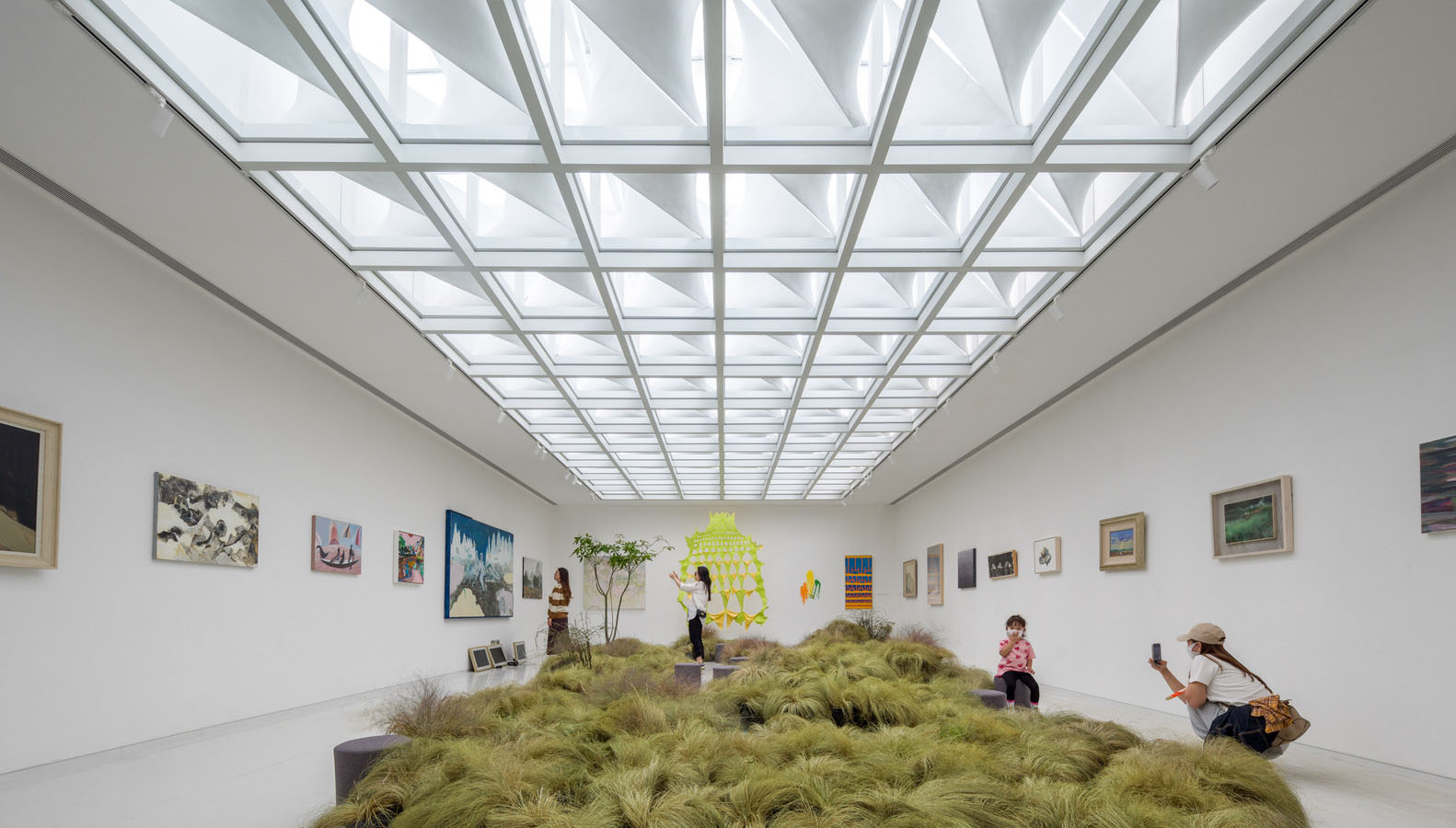

建筑顶部东西两侧分别有两个较大的斜坡天窗,分别对应接待空间和展厅的入口空间,空间较高,有天光倾泻而下。中部展厅的顶部为网格状的大天窗,几乎占满整个空间。每个格子中放置一个双曲面的漫反射板,用来分散光线,以形成较为均匀的自然光。
作为艺术展廊,需要根据展品类型控制室内进入的天然光数量,本设计的构思不是简单将天然光阻隔于室外,而是将落到地面、墙面的多余光线,消化在天窗系统里,让天窗系统成为在图案、色温、强度等方面具有动态表现力的画廊界面,同时仍保留了与天空的视线沟通,因而保留了室内空间的时间、天气等自然信息暗示。以秋分晴天为例,,逐时对比模拟显示,设置双曲反射板系统的室内采光更为均匀,光影更为柔和,强度更为舒适,且有效的避免天窗系统的眩光。模块化的反射板天窗系统如同过滤器一般,过滤了强光,在多数时间内保证室内光线的均匀和柔和,且日间的光照强度相对稳定。
阴天与傍晚时分,开启人工照明补充展厅光照强度,采取分组梯级控制的调控模式,创造出丛日间向夜间的柔和过渡。人工照明系统包括补光和提高天窗表现力的天窗照明系统(上照双曲面反射板)、锯齿形天窗补光系统,轨道照明系统(适用于二维和三维展品)。天窗照明系统在形成室内反射光的同时,也凸显出了反射板的双曲面造型效果,强化了展厅的空间特色。
双曲面的反射板由六条直边形成,六条直边分别是天窗框架单元六个面的对角线。反射板为定做的成品GRG,通过对角线与天窗框架连接安装。
天光艺术馆通过抽象几何体的组合来形成公共建筑的标志性,选择了不同的天窗处理方式来应对内部功能,同时通过家具式立面设计,参与到慢闪公园的公共空间之中。

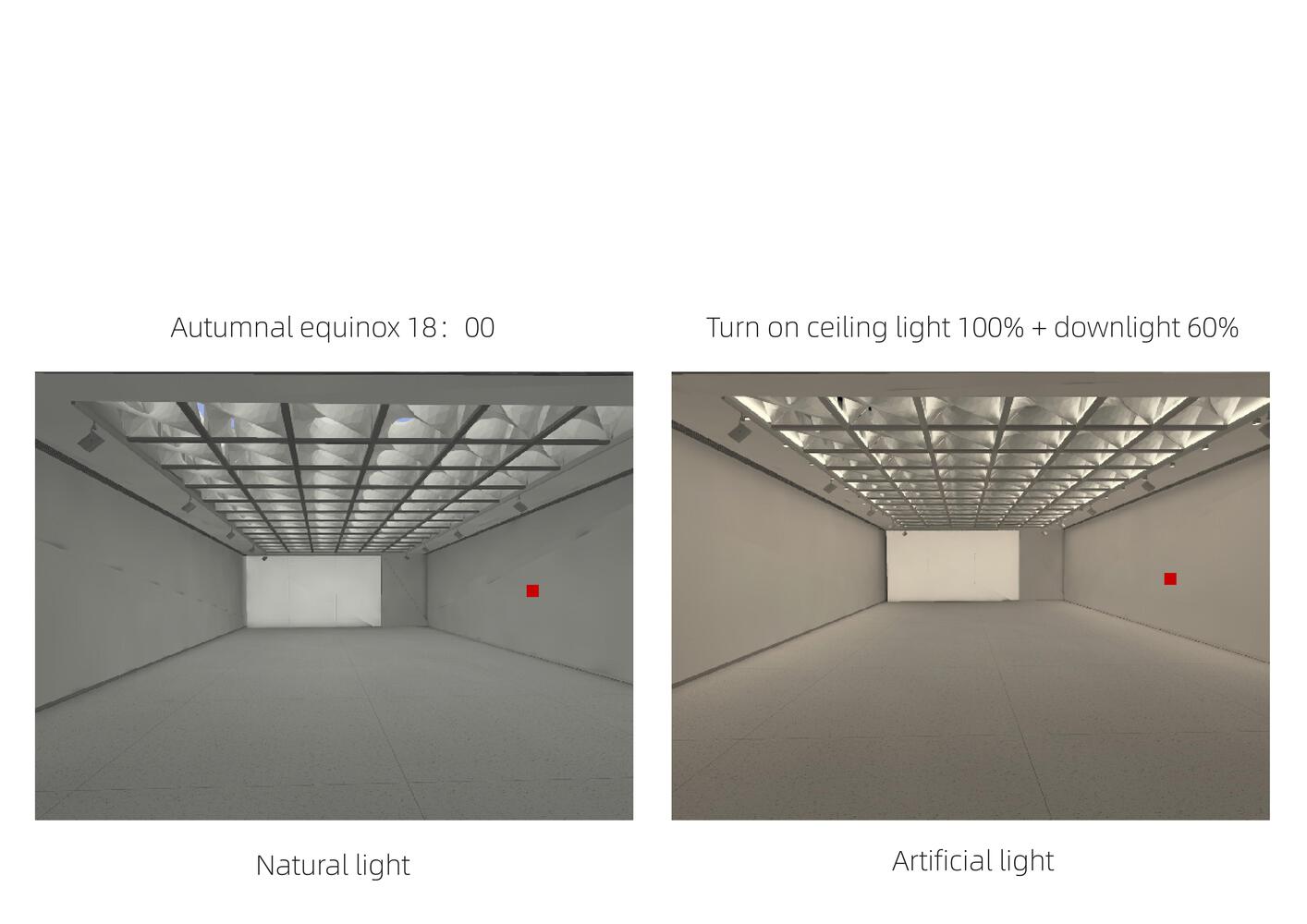

∇ 秋分晴天傍晚混光控制示意图

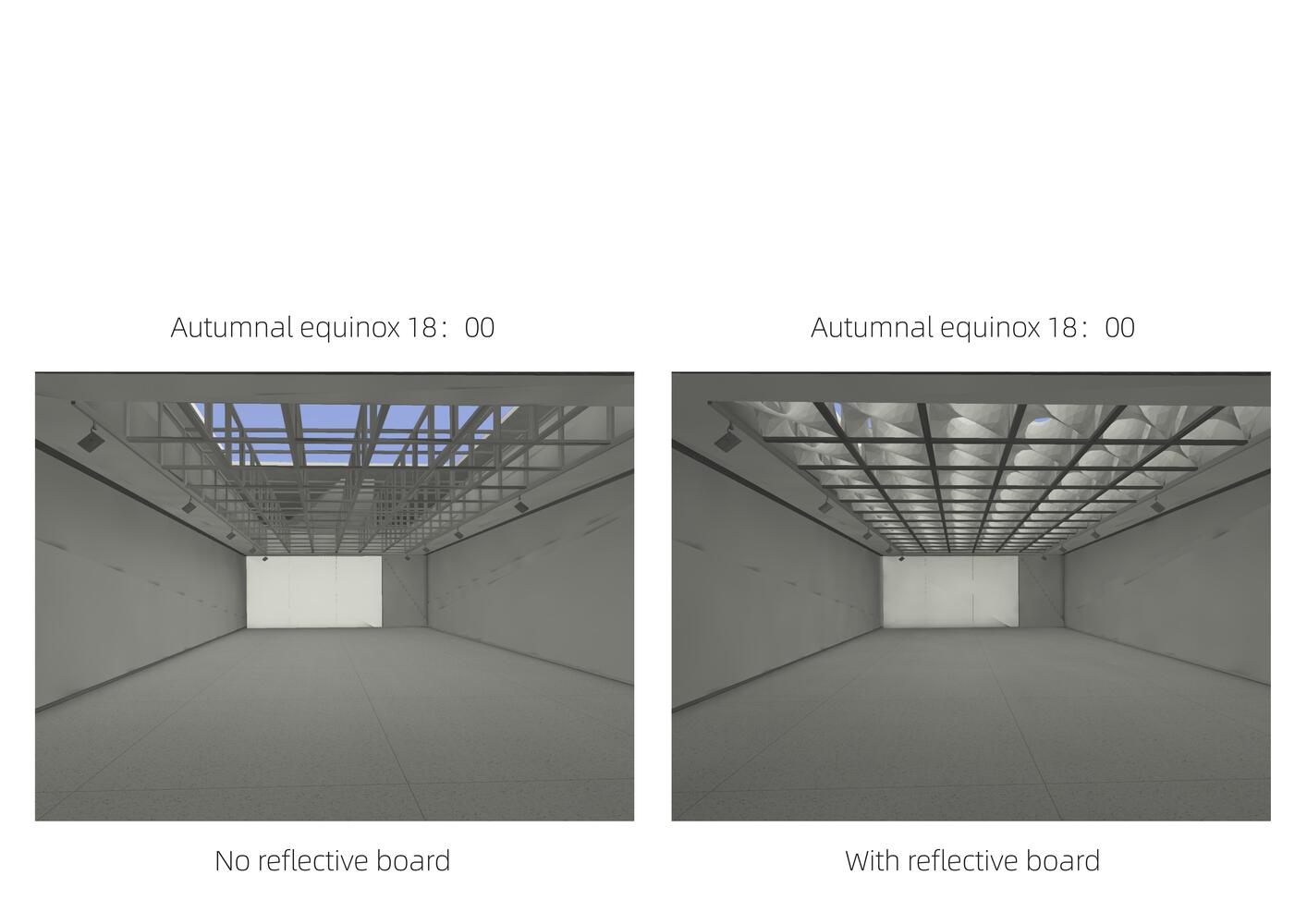

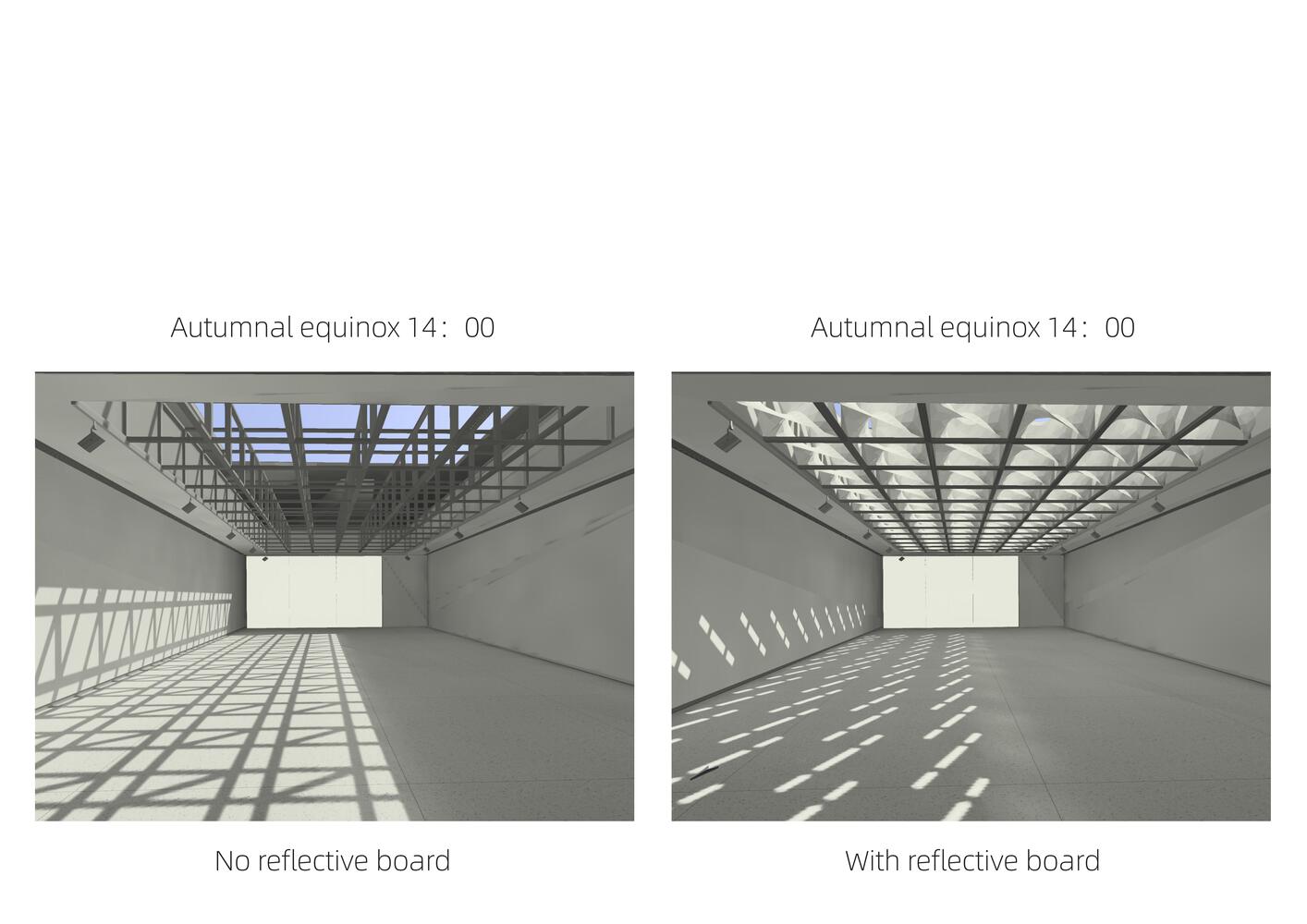

∇ 秋分晴天逐时模拟图
∇ 各季节晴天逐时模拟图-春分
∇ 各季节晴天逐时模拟图-秋分
∇ 各季节晴天逐时模拟图-夏至
∇ 慢闪公园总图
∇ 天光艺术馆总平图
∇ 轴测图
∇ 座椅式立面使用分析图
∇ 天窗组合图
∇ 天窗单元图

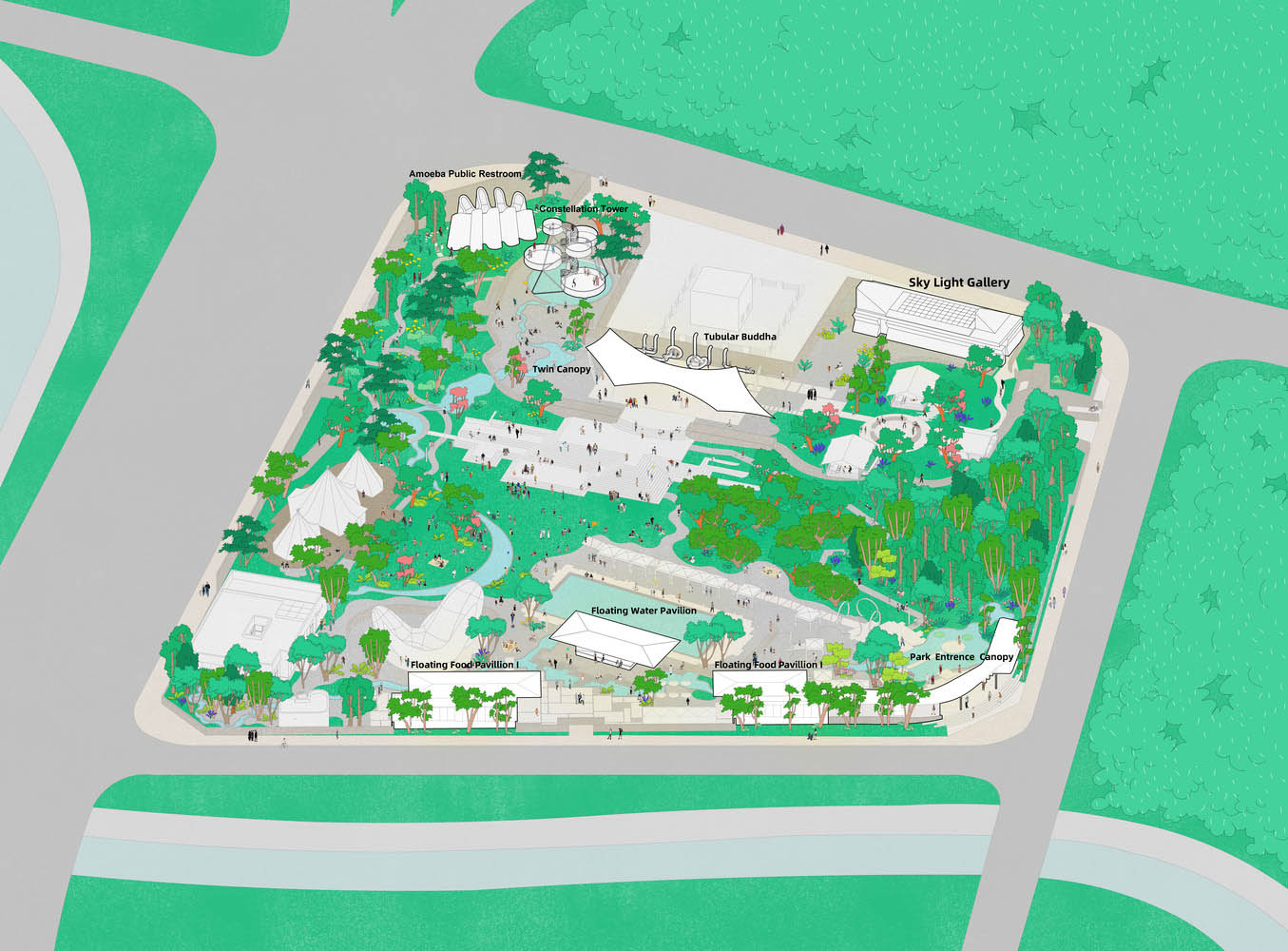

∇ 慢闪公园轴测图
∇ 混光照明剖面示意图
建筑师: 众建筑
城市:北京
面积: 300 m²
项目年份: 2021
摄影师:朱雨蒙, 众建筑
慢闪公园原创架构+统筹策划+全栈导控: 周榕
设计主持: 何哲,沈海恩(James Shen),臧峰
设计团队: 杨全越、汤艳妮、温皓
结构设计: 北京首昂建筑结构工作室, 刘粟
照明设计: 清华大学建筑学院张昕工作室
制图: 袁樱子、杨全越、张红豆
客户: 京投发展股份有限公司
设计时间: 2021年4月~9月
完工时间: 2021年12月
景观设计: 房木生景观设计(北京)有限公司
